流 量：844~221730m3/h全 壓：198~3157Pa產品用途         4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣或其它非自燃、對人體無害、對鋼材無腐蝕性的氣體。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80℃。產品型式        從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆時針旋轉，稱為左旋風機，以“左”表示。風機的傳動方式有A、B、C、D四種。其中，№2.8～6采用A式傳動,有4-72-11（采用B35電機，風機不帶底座）和4-72-13（采用B3電機，風機帶底座）兩種形式；№6～12采用C、D式傳動, №16～20采用B式傳動。         風機的出口位置，以機殼的出風口角度表示?！?.8～6風機出風口位置調整范圍為0°～225°，間隔是45°；№16、20出風口位置調整范圍為0°～180°，間隔是90°，訂貨時需注明。        （注：風機外形及安裝圖見后表，另大機號風機№16、20外形及安裝圖訂貨時可向我廠技術部門索取。）結構特點        4-72型風機中№2.8～6主要由葉輪、機殼、進風口等部分配直聯電機而組成?！?～20除具有上述部分外，還有傳動部分等。        葉輪由10個后傾的機翼型葉片、曲線形前盤和平板后盤組成。用鋼板或鑄鋁合金制造，并經靜、動平衡校正，空氣性能良好，效率高，運轉平穩。        機殼做成兩種不同型式。№2.8～12機殼做成整體，不能拆開，№16～20的機殼做成三開式，除沿中分水平面分為二半外，上半部再延中心線垂直分為兩半，用螺栓連接。        進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。        傳動部分由主軸、軸承箱、滾動軸承、聯軸器(D式)或皮帶輪(C式)組成。        機殼與底座制成整體結構，便于安裝。

流 量：731~138620m3/h全 壓：397~3438Pa產品用途        4-73型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣或其它非自燃、對人體無害、對鋼材無腐蝕性的氣體。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80℃。        4-73型離心通風機具有效率高，噪聲低（比同類的4-72和T4-72型風機低3分貝以上），性能范圍平坦寬廣等特點，內效率可達90%，是理想的新一代節能產品，產品已獲國家證書。 產品型式        從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆時針旋轉，稱為左旋風機，以“左”表示。風機的傳動方式有A、C、D四種。其中，№3.15～6.3采用A式傳動,有4-71-11（采用B35電機，風機不帶底座）和4-71-13（采用B3電機，風機帶底座）兩種形式； №6.3～12.5采用C、D式傳動。        風機的出口位置，以機殼的出風口角度表示?！?.15～6.3風機出風口位置調整范圍為0°～225°，間隔是22.5°；№6.3～12.5風機出風口位置調整范圍為0°～225°，間隔是45°。 結構特點         4-71型風機中№3.15～6.3主要由葉輪、機殼、進風口等部分配直聯電機而組成?！?.3～12.5除具有上述部分外，還有傳動部分等。         葉輪由6個后傾的機翼型葉片、曲線形前盤和平板后盤組成。用鋼板或鑄鋁合金制造，并經靜、動平衡校正，空氣性能良好，效率高，運轉平穩。         機殼做成做成整體。         進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。         傳動部分由主軸、軸承箱、滾動軸承、聯軸器(D式)或皮帶輪(C式)組成。         機殼與底座制成整體結構，便于安裝。

流 量：824~63305m3/h全 壓：3253~15425Pa產品用途9-19型離心通風機，一般用于煅冶爐及高壓強制通風，并可廣泛用于輸送物料、輸送空氣或其它對鋼材無腐蝕性、非自燃、不含粘性物質的氣體。介質溫度一般不超過50℃（不超過80℃），介質中所含塵土及硬質顆粒不大于150mg/m3。產品型式本通風機為單吸入式，機號有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共十三種。通風機可制成左旋或右旋兩種型式。從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆時針旋轉，稱為左旋風機，以“左”表示。風機的出口位置以機殼的出風口角度表示。“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六種角度。風機的傳動方式為A式(№4～6.3)、C(№7.1～16)、D(№7.1～16)三種。  結構特點№4～6.3主要由葉輪、機殼、進風口、支架等組成。№7.1～16主要由葉輪、機殼、進風口、傳動組等組成。1）9-19型風機葉片為12片，屬前向彎曲葉型。葉輪擴壓器外緣圓周速度不超過140m/s.葉輪成型后經靜、動平衡校正，運轉平穩。2）機殼用普通鋼板焊接成蝸形殼整體。3）進風口為收斂式流線型的成整體結構，用螺栓固定在前蓋板組上。4）傳動部分由主軸、軸承箱、聯軸器或皮帶輪等組成。主軸由鋼制成，軸承箱整體結構，采用滾動軸承，用40#機械油潤滑。5）機殼與底座制成整體結構，便于安裝。

流 量：2198~123090m3/h全 壓：3407~16250Pa產品用途    本系列產品主要用于工廠等大型建筑物的室內通風換氣，鍋爐、鍛冶爐等高壓強制通風、物料輸送等場合。使用條件    要求其輸送的空氣或其他為不易燃易爆、對鋼材無腐蝕性的氣體，其體內不含粘性物質，所含塵土及硬質顆粒物不大于其含塵量≤150mg/m3,溫度一般不超過80℃。風機分類    根據傳動方式分為A式傳動、C式傳動和D式傳動。

流 量：755~56902m3/h全 壓：354~2043Pa產品用途        該系列通風機一般用于排送含有木質碎屑、纖維和塵土等的空氣混合物，以及應用于物料輸送等場合。也可用于工廠等大型建筑物的室內通風換氣，鍋爐、鍛冶爐等高壓強制通風、物料輸送等場合，要求其輸送的空氣或其他為不易燃易爆、對鋼材無腐蝕性的氣體，其體內不含粘性物質，所含塵土及硬質顆粒物不大于其含塵量≤150mg/m3,溫度一般不超過80℃。 產品型式       從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆時針旋轉，稱為左旋風機，以“左”表示。產品機號有№3.15，№4，№5，№6.3，№8，№10，№12.5共其中機號。結構特點        C4-68型風機主要由葉輪、機殼、進風口等部分配直聯電機而組成。        1）葉輪由機翼型葉片、曲線形前盤和平板后盤組成。用鋼板或鑄鋁合金制造，并經靜、動平衡校正，空氣性能良好，效率高，運轉平穩。        2）機殼做成兩種不同型式。        3）進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。        4）傳動部分由主軸、軸承箱、滾動軸承、聯軸器(D式)或皮帶輪(C式)組成。         5）機殼與底座制成整體結構，便于安裝。本系列風機按照葉輪旋轉方向不同分為左旋風機和右旋風機。按照傳動方式分為A式傳動、C式傳動和D式傳動。

流 量：565~23965m3/h全 壓：167~3864Pa產品用途        本系列產品主要用于工廠等大型建筑物的室內通風換氣，鍋爐、鍛冶爐等高壓強制通風、物料輸送等場合。使用條件        要求其輸送的空氣或其他為不易燃易爆、對鋼材無腐蝕性的氣體，其體內不含粘性物質，所含塵土及硬質顆粒物不大于其含塵量≤150mg/m3,溫度一般不超過80℃。風機分類       根據傳動方式分為A式傳動、C式傳動和D式傳動。

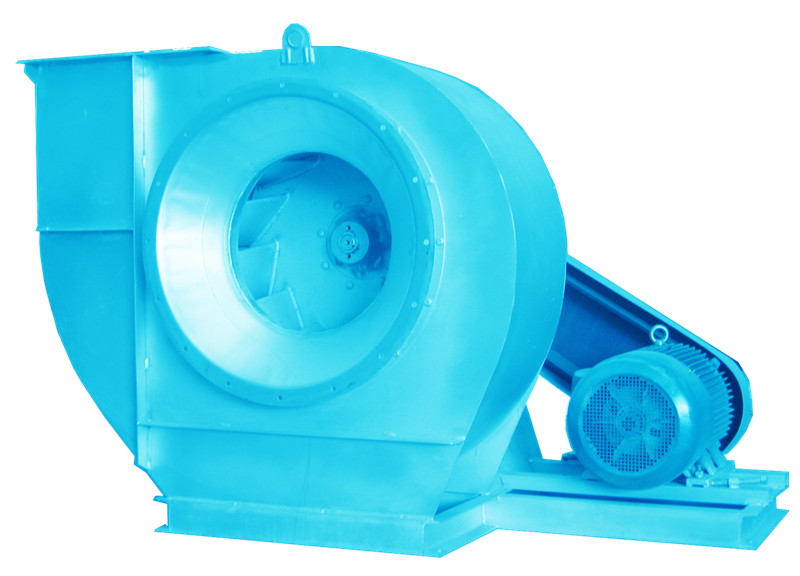

流 量：3242~145533m3/h全 壓：1157~5805Pa產品用途本風機適合于配有省煤器（預熱器）和消煙除塵裝置的0.5-35t/h工業鍋爐選用。凡進氣條件相近,性能又相適應者均可選用，高進氣溫度不得超過250℃。在引風機前必須加裝除塵效率不低于85%的除塵裝置,以降低進入風機的煙氣含塵量,減少環境污染,提高風機的使用壽命。 產品型式1.本風機為單吸入，機號有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16十三種。2.本風機可制成順時針旋轉或逆時針方向旋轉兩種型式。從傳動部正視風機，如葉輪順時針旋轉，稱為順時針旋轉風機，以“右”表示；葉輪逆時針旋轉，稱為逆時針旋轉風機，以“左”表示。3.風機的出風口位置以機殼的出風口角度表示。順時針旋轉風機、逆時針旋轉風機均可制成0、45、90、135、180、225度六種角度。引風機的性能規范參看性能表。傳動方式分D式與C式，用聯軸器與電動機聯接傳動為D式，用皮帶輪與電動機聯接傳動為C式。4.出風口位置及外形尺寸如附圖所示（圖中為順轉通風機，逆轉者圖形與其成對稱形）。 結構特點風機由葉輪、機殼、進風口、傳動組、機座等部件組成，所有機號均采用整體結構。1.葉輪采用長短相間前向彎曲葉片。葉輪成型后，經靜、動平衡校正，保證風機運轉時平穩可靠。2.機殼用碳素鋼板焊接成蝸形殼整體。3.進風口制成收斂式流線型的整體結構，用螺栓與前蓋板組固定。4.傳動組由主軸、水冷軸承座、聯軸器(D式)或皮帶輪(C式)組成。

流 量：2065~67803m3/h全 壓：742~4483Pa主要用途         Y5-48鍋爐引風機是用于燃用各種煤質并配消煙除塵裝置0.2～20t/h工業鍋爐，凡進氣條件相當，性能又相適應者，均可采用。高溫度不得超過250℃。風機型式         引風機制成單吸入，機號有№3.15、4、5、6、7、8、9、10、11、12、12.4十一種。         引風機可制成左旋轉或右旋轉兩種型式。從傳動組一端正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示；逆時針旋轉稱為左旋轉，以“左”表示。         風機的出口位置以機殼的出風口角度表示。 風機可制成0°、45°、90°、135°、180°、225°六種角度。         風機的傳動方式有C式和D式兩種，電機與風機主軸采用皮帶輪傳動為C式，與彈性聯軸器傳動為D式。         機殼與底座制成整體結構，便于安裝。性能與選擇        風機性能表中的參數，№4～№6.3的風機是按氣體溫度 =200℃，大氣壓力 =101325Pa，氣體密度 =0.745 kg/m3時的煙氣介質計算的；№8～№12.5的風機是按氣體溫度 =140℃，大氣壓力 =101325Pa，氣體密度 =0.85 kg/m3時的煙氣介質計算的。

流 量：1323~69347m3/h全 壓：520~3874Pa主要用途         Y5-47鍋爐引風機是用于燃用各種煤質并配消煙除塵裝置的0.2～20t/h工業鍋爐，凡進氣條件相當，性能又相適應者，均可采用。高溫度不得超過250℃。 風機型式        引風機制成單吸入，機號有№3.15、4、5、6、7、8、9、10、11、12、12.4十一種。        引風機可制成左旋轉或右旋轉兩種型式。從傳動組一端正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示；逆時針旋轉稱為左旋轉，以“左”表示。        風機的出口位置以機殼的出風口角度表示。 風機可制成0°、45°、90°、135°、180°、225°六種角度。        風機的傳動方式有C式和D式兩種，電機與風機主軸采用皮帶輪傳動為C式，與彈性聯軸器傳動為D式。        機殼與底座制成整體結構，便于安裝。結構特點       Y5-47風機該風機工況點的全壓內效率為85.6%,噪聲指標（比A聲級）為12.5 dB。       Y5-47噪聲值有顯著降低，為了更好的滿足鍋爐配套的要求新增加了№3.15C（配0.2～0.5t鍋爐）、4D（配0.7～1t鍋爐）、5D（配2t鍋爐）、6D（配4t鍋爐）、7C（配4t、6t鍋爐）、10D（配6t鍋爐）、11D（配10t鍋爐）、共七種機號。

流 量：15229~810000m3/h全 壓：553~7218Pa一、適用場所和使用條件本系列產品適用于各種煤質并配消煙除塵裝置的工業鍋爐的通風系統。凡進氣條件相當，性能又相適應的場合，均可選用。對于G4-73鍋爐鼓風機，輸送氣體的溫度不得超過80℃；對于Y4-73鍋爐引風機，輸送氣體的溫度一般不得超過250℃。二、結構特點離心通風機一般由進風口、葉輪、蝸殼、出風口、傳動組、底座及電動機等部件組成。三、風機型式本系列產品根據葉輪旋轉方向，分為左旋風機和右旋風機。

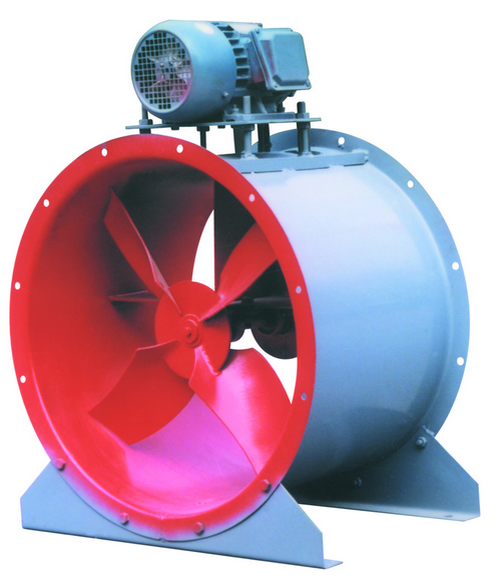

流 量：5350~28300m3/h全 壓：168~298Pa產品特點        本系列產品設計采用窨三元流動理論，葉片為寬葉空間扭曲型，使此系列風機效率高、噪聲低、流量大、風壓穩定。機殼采用整體翻邊法蘭，使機筒圓度與剛性大為改善；合理選材使用壽命大為提高；活動支架滿足了用戶的各種使用場合。風機經嚴格的平衡，使用安全可靠。 產品分類       T36系列軸流通風機有A式和C式兩種傳動方式。A式（又稱T36-11A型）為電機直聯傳動，其常用于普通通風。C式為皮帶傳動，按其軸承座形式又分為13型(分體座)和16型(整體座)兩種結構,其中13型常用于普通通風，16型專用于排塵場合,具體可按客戶要求進行設計。

流 量：613~64825m3/h全 壓：32~420Pa產品特點及用途    本系列產品結構較簡單、噪聲低，適用于廠房、倉庫、辦公室、住宅通風換氣，或加強暖氣散熱等，也可在較長的排氣管道內間隔串聯安裝，以提高管道中的全壓。變換材料與電機可為用戶提供防爆、防腐風機。 產品分類    本系列產品按葉輪直徑不同共分成十三種機號，依次排列為：№2．8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2等。每一種機號葉片又可安裝成15°、20°、25°、30°、35°五種角度。    T35系列軸流通風機有A式和C式兩種傳動方式。    A式(又稱T35-11A型)為電機直聯傳動，其常用于普通通風。    C式為皮帶傳動，按其軸承座形式又分為13型(分體座)和16型(整體座)兩種結構,其中13型常用于普通通風，16型專用于排塵場合,具體可按客戶要求進行設計，歡迎廣為使用。 結構特點   本風機主要由葉輪、機殼、集風器等三部分組成。   葉輪部：由葉片和輪轂組成，葉片由薄鋼板制成，且按選定之安裝角焊于輪轂上。   機殼部：由風筒、支架組成，均采用薄鋼板及型材制成，風筒為直圓筒形與葉輪之間有一定的間隙。   集風器部：由集風器法蘭，集風器組成，集風器為圓弧流線型，可減少氣流入口的損失，由薄鋼板制成。

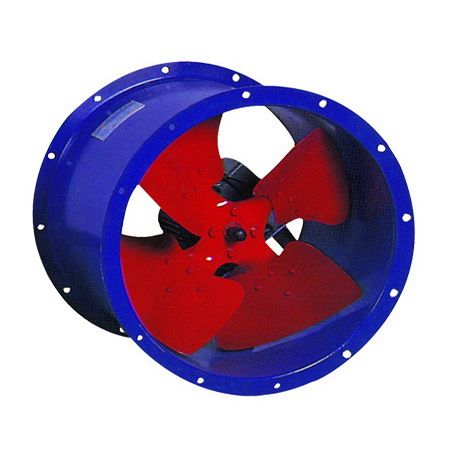

流 量：675~49500m3/h全 壓：25~443Pa產品用途        T30(原稱03-11或30K04)型軸流通風機是一種結構較簡單、噪聲小的低軸流通風機。可用作廠房、倉庫、辦公室、住宅通風換氣，或加強暖氣散熱之用。若將風殼去掉，亦可用作自由風扇。也可在較長的排氣管道內，間隔串聯安裝，以提高管道中的全壓。 風機結構         T30型軸流通風機，依葉輪直徑的大小分為：2.5、3、3.5、4、5、6、7、8、9、10共十種機號。每一種機號的葉片數既可造成3片，亦可造成4片，6片，葉片又可裝成10°、15°、20°、25°、30°、35°等角度。因此，每一機號由于葉片安裝角度的大小，主軸轉速快慢的不同，風機的風壓，風量及所耗的功率也不相同，高風壓為443Pa,大流量可達49500m3/h。        T30型軸流通風機有A式和C式兩種傳動方式。        A式（又稱T30-11A型）為電機直聯傳動，所輸送的氣體一般是清潔，干燥，不得混有雜質和過多的水蒸氣及腐蝕性氣體，其溫度不得超過45°C。        C式為皮帶傳動，按其軸承座形式又分為13型(分體座)和16型(整體座)兩種結構,其中13型常用于普通通風，輸送的氣體要求與A式相同，16型專用于除塵場合,具體可按客戶要求進行設計。 風機特點       本系列風機是一種結構簡單，噪音小的低軸通風機。

流 量：2400~81180m3/h全 壓：203~996PaNXT-14系列產品的使用條件與應用場所現已廣泛用于地下大型建筑、高層民用建筑、展覽中心、體育館、影劇院、醫院、辦公大樓、廠礦車間、賓館、酒樓、禮堂、商場、倉庫等各個領域。 產品特點    該系列產品特點：①耐高溫電機直接處于高溫?zé)煔庵?，無須另設冷風通道冷卻電機。當輸送煙氣介質溫度為280℃時，能保證連續運行半小時以上；當輸送煙氣介質溫度為250℃時，能保證連續運行一小時以上；當環境介質溫度為50℃～80℃時，能保證長期連續運行。②耐高溫電機采用冷風通道冷卻電機時，該系列產品能在410℃高溫條件下連續安全運行120分鐘以上，輸送氣體溫度在120℃可長期運行。輸送氣體不允許夾帶粘性物質，塵土及硬質顆粒含量不大于100mg/m3。該系列產品可根據用戶多用途來選配電機：當配用普通單速或多速電機時，風機當一般空調與通風換氣使用；配用耐高溫電機時，風機作為消防排煙系統專用；若配用耐高溫雙速電機時，則風機平時低速運行，作為空調與通風換氣使用；一旦失火，火災煙霧報警器動作，自動打開排煙閥，同時與該風機聯動的電氣控制系統動作，風機自動轉成高速運行，排出煙霧；利于火災現場人員安全撤離，達到高溫消防排煙的作用。 NXT-14系列產品的結構特點1．該系列產品主要由葉輪、主體風筒、前導葉、電機套筒、電機、支架等部件組成；2．該系列機號№9以下的流線球型輪轂和空間扭曲大寬度圓弧葉型既可采用Q235A板材模壓成型，也可用不銹鋼板材模壓成型；機號№9以上的葉片全采用Q235A板材模壓成型，輪轂采用鋼鍛件焊接加工而成；輪轂和葉片采用焊接方式聯接，葉片焊后安裝角度不能變動。    3．采用先進的整體法蘭旋壓翻邊技術，保證了機殼主體風筒的圓度，兩端面法蘭的平行度，同時還提高了主體風筒的剛性，從而保證了葉輪與主體風筒間隙小而且均勻，不會發生葉片與風筒內壁碰撞而造成斷葉事故。4.該系列產品均可配用普通或耐高溫單速（雙速）電機。一機一套管路兩用，擴大了用途，簡化管道布置，少占空間，減少了工程造價。5.該系列產品均為A式（電機直聯）傳動，其結構簡單、體積小、重量輕、并可以臥式、吊頂式、立式安裝，滿足了建筑設計要求。6.該系列產品的電機安裝形式為B5（法蘭連接形式），電機采用F（或H）級絕緣、IP55防護等級、TH濕熱等級等要求，以保證電機在高溫高濕環境下安全使用。7.該系列產品的電機出線引到風筒外接線盒上，便于用戶接線。

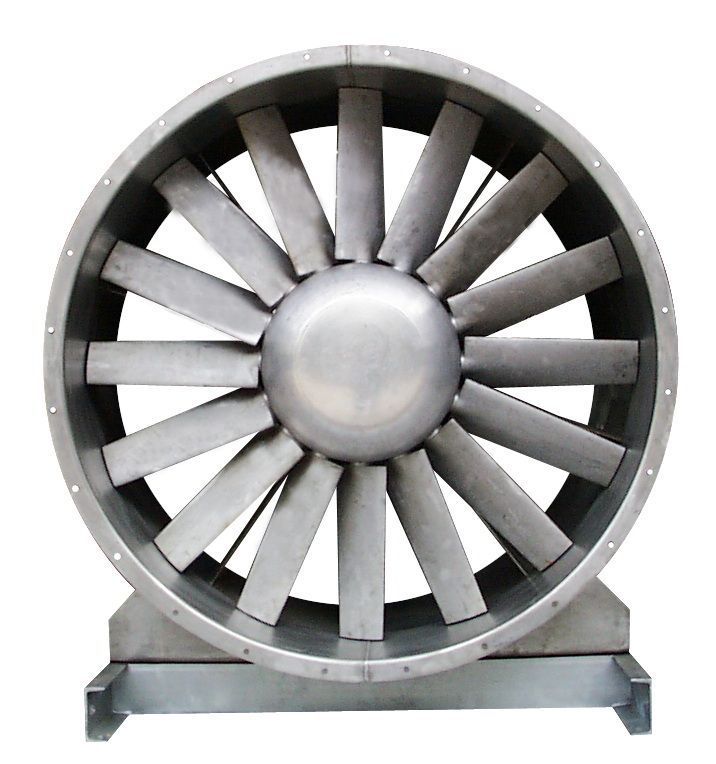

流 量：2189m3/h~507600m3/h全 壓：42Pa~1771Pa應用場所及使用條件   1．NXT-17（R）系列風機為直燃式高溫消防排煙風機，可滿足高層建筑防火系統排送煙氣的需要；也可滿足隧道，地下鐵道，地下隧道及其它大型建筑物的通風與火災時排送高溫?zé)煔獾男枰?，是一種集通風換氣與消防時排除高溫?zé)煔鈨煞N功能于一體的新型軸流通風機。   2．NXT-17（R）系列風機可長期連續運行。作為排送煙氣的專用風機，保證在火災發生時，環境溫度在280℃時連續安全運行一小時以上。   3．本系列風機的性能曲線與性能參數表中的各數值，均經嚴格試驗測出。樣本中提供的性能曲線和性能參數表是指標準狀態下風機的性能，即：大氣壓力P=101325Pa；大氣溫度t=20℃；相對濕度φ=50％；空氣密度ρ=1.2kg/m2。產品結構NXT-17（R）系列風機可配用單速或雙速電機，如配用雙速電機則在平時低速運行，作為空調與通風換氣使用；一旦失火，火災煙霧報警器動作，打開排煙口，同時與該風機聯動的電氣控制系統動作，風機自動轉換成高速運行，排出火災煙霧。利于火災現場人員安全撤離，達到高溫消防排煙的作用。NXT-17（R）系列風機有臥式、吊頂式與立式三種安裝型式。其中立式安裝，加裝風帽與底座后即為屋頂式消防排煙風機，可裝置于房頂，節省地方。NXT-17（R）系列風機為A式傳動，共有20種規格，有№2.8、№3.15、№3.55、№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16、№18、№20、№22.4、№25每個機號有十二種安裝角度，每種安裝角度有4個工況點可供用戶選用。 結構特點1. 流線型輪轂和扭曲翼型葉片均為鑄鋁合金，具有低噪聲，強度高、重量輕、壽命長的特點；2.  輪轂比小，流量大；3.  葉片與輪轂采用壓緊固定式結構，調整葉片十分方便，有利用戶按使用情況變換角度；4.  A式傳動，結構簡單、無前后導葉、體積小、重量輕，利于用戶安裝維護、檢修。5.  配用雙速電機，平時低速運行，作為空調與通風換氣風機使用；發生火災時，獲得火災信號的電氣控制系統能自動將風機轉換成高速運行，作為消       防排煙風機使用。風機使用同一套管路，簡化了管道布置，少占空間，降低了工程費用。6.  直燃式高溫消防排煙軸流風機可以臥式安裝、吊頂式安裝、立式安裝，滿足了建筑設計要求；7.  直燃式無須另設冷風通道冷卻電機，電機直接處于高溫燃?xì)庵?，使消防排煙的可靠性更高?/p> 在線詢價 了解詳情
